Jembatan Girder Baja

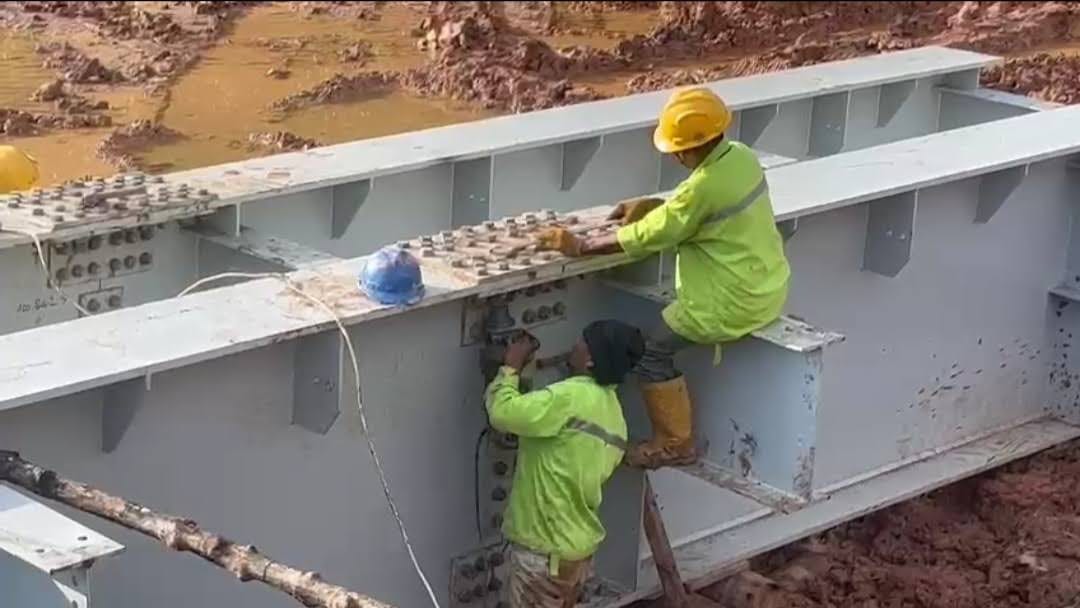

Jembatan gelagar baja komposit atau yang lebih dikenal dengan Jembatan girder adalah jembatan yang terdiri dari komponen-komponen baja standar yang dirakit dengan baut. Jembatan gelagar baja komposit ini terdiri dari kelas A, B dan C dengan bentang 20, 25, 30, dan 35 meter dengan jumlah lajur sebanyak 2 lajur.

Girder adalah suatu bagian struktur atas pada sebuah konstruksi jembatan. Fungsinya adalah untuk menyalurkan beban kendaraan maupun berat girder itu sendiri ataupun beban lainya yang ada diatas girder tersebut untuk menuju ke bagian struktur bawah.

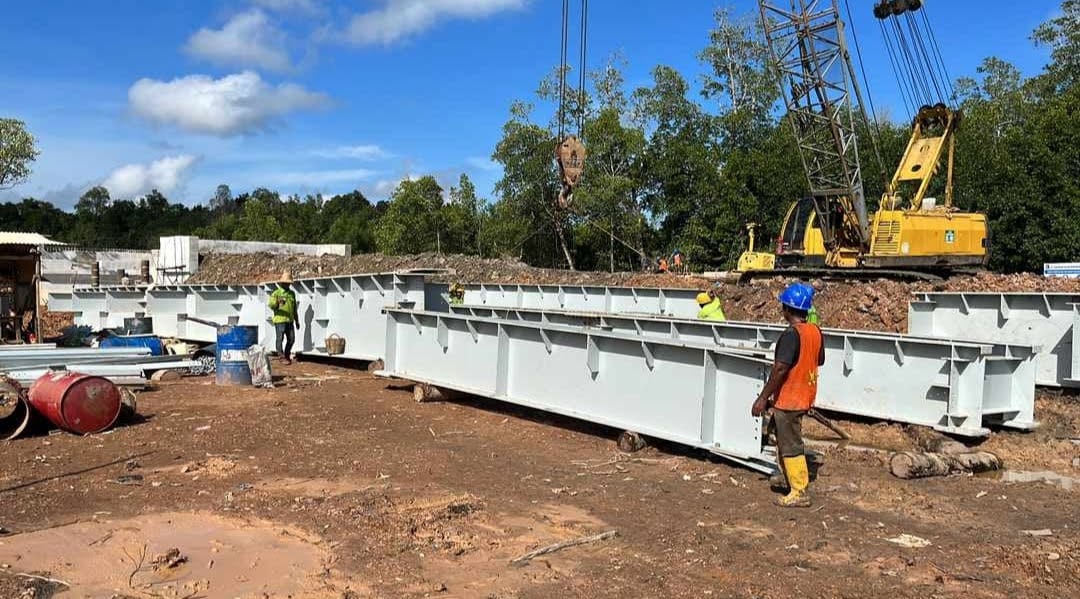

Jembatan Girder baja

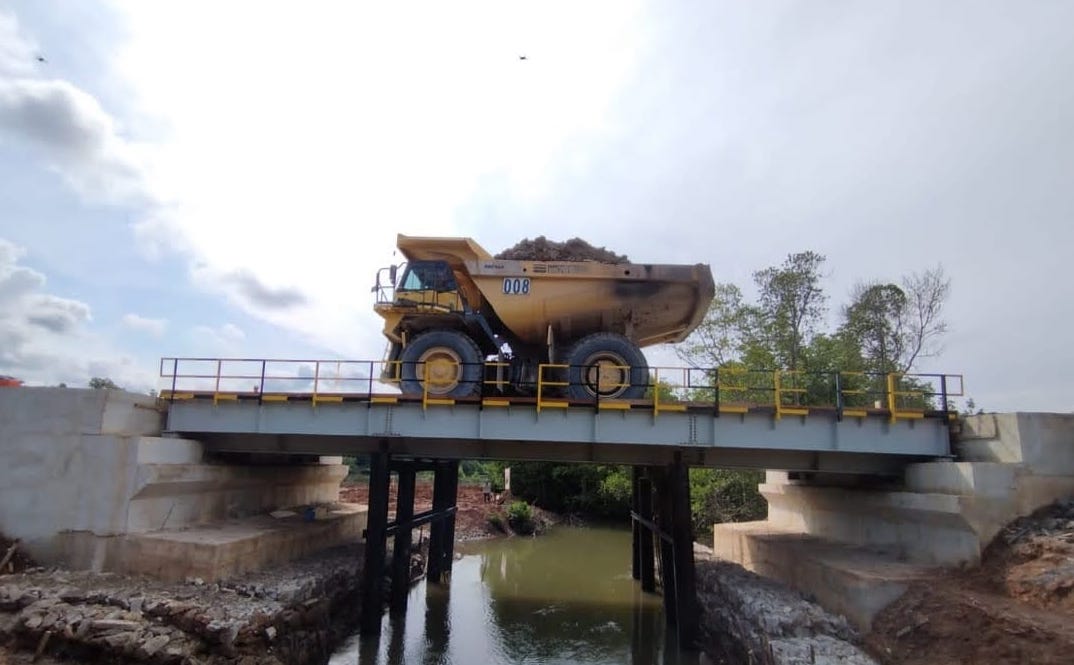

Jembatan Girder baja

Girder (gelagar) merupakan sebuah balok diantara 2 penyangga pada suatu jembatan berupa pier maupun abutment. Umumnya material pembuatan girder ini yaitu baja dan tulangan beton. Misalnya karena lebih kuat dan tahan lama.

Klasifikasi Jembatan Girder Baja:

Jembatan diklasifikasikan berdasarkan klasifikasi jalan dan jembatan sesuai dengan klasifikasi yang dikeluarkan oleh Direktorat Jenderal Bina Marga Kementrian Pekerjaan Umum Republik Indonesia sebagai berikut:

Standar Desain:

Desain struktur jembatan berdasarkan standar desain untuk jembatan jalan raya, seperti Desain Jembatan BMS 1992 (Bridge Management System) Direktorat Jenderal Bina Marga Kementrian Pekerjaan Umum. Standar spesifikasi untuk jembatan dan jalan raya AASHTO 1992 edisi 15 (american association of state and transportation official).

Spesifikasi Material:

Aadapun spesifikasi material yang digunakan di produk jembatan gelagar komposit adalah sebagai berikut:

  • Struktur Utama: High Stensil Steel (JIS SM-490 atau equivalent)
  • Baut dan Washer: A-325 atau equivalent dengan grade minimal 8,8.
  • Las: Sesuai dengan AWS (American welding standart) dengan elektroda E70xx atau E60xx disesuaikan dengan material baja yang akan dilas.
  • Proteksi: Hot Dipp Galvanized dengan ketebalan minimal 100 micron atau sesuai permintaan costumer.
  • Elastometric pad: Karet atau sintetis dengan kekerasan 55+/-5 dan lapisan internal pelat baja SS-400.

Untuk informasi, konsultasi dan pemesanan, silahkan hubungi Sales Engineer kami:

Zaki Mubarrak, ST

0811-8439-700

Eki M, ST

0812-8721-3970

atau silahkan datang langsung ke kantor Kami:

PT. Wasaka Tomo Engineering

Jln. Raya Alternatif Cibubur (d/h. Jln. Raya Transyogi)

Kawasan Niaga Citra Gran Cibubur

Cibubur – Jakarta.
